@tg wan-portАттенюатор – виды и принцип работы
30.07.2020
6671
Они используются для плавного снижения мощности сигнала до уровня, подходящего для приемника. Существует два основных вида оптических аттенюаторов – это регулируемый и нерегулируемый. В первом случае уровень затухания сигнала регулируется, а во втором этот показатель стабилен и указывается в документации к изделию.
Принцип работы аттенюатора
Чтобы снизить мощность оптического сигнала есть несколько способов:
- Создается воздушный зазор;
- Используется смещение (изгиб) тракта;
- Применяются специальные фильтры или призмы.
Принципиально в схеме, на пути у сигнала появляется микро преграда, которая и снижает уровень мощности после ее прохождения. В некоторых случаях устройства могут оснащаться радиаторами охлаждения для быстрого отвода тепла, оно возникает при встрече сигнала с препятствием.
Существует несколько типов аттенюаторов, которые отличаются по типу конструкции:
- Переходник (адаптер или вилка-розетка, f-m);
- Гнездо (розетка-розетка, f-f);
- Шнуры с различными коннекторами;
- Перестраиваемые портативные устройства.
Переходники обычно предназначаются для подключения конечного абонентского оборудования и имеют только фиксированное значение затухания. Гнезда могут оснащаться регулируемыми гайками настройки затухания с микрометрической резьбой. Шнуры имеют вставку из специального поглощающего волокна и чаще всего являются нерегулируемыми. Перестраиваемые электронные аттенюаторы используются для тестирования работы сети при определенных потерях. Изделия этой категории, кроме перестраиваемых аппаратов, относятся к пассивному сетевому оборудованию и не требуют электропитания.
Для чего нужен аттенюатор
Источник сигнала и приемник могут работать с различными мощностями, особенно при использовании усилителей. Устройства помогут привести эти значения к допустимому показателю для приемника, при котором происходит корректная обработка данных. Эти изделия позволяют смоделировать определенный уровень потерь и получить диагностическую информацию о том, как работает сеть в этом случае.
Как выбрать подходящий показатель затухания
Показатели снижения мощности указываются в фиксированном значении или диапазоне dB. Нужно знать параметры ваших передающих и принимающих устройств. Выбор лучше всего доверить сетевому администратору или проектировщику. В нашем каталоге есть сетевое оборудование для построения и диагностики коммуникационных сред любой сложности.
Читайте также

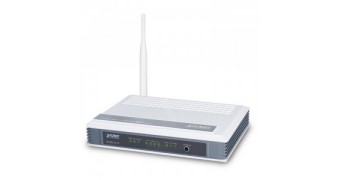

Wi-Fi для начинающих: как настроить точку доступа и беспроводной роутер
Для начала работы с беспроводными сетями и покупкой оборудования важно понимать, чем отличаются роутеры (маршрутизаторы) от точек доступа к Wi-Fi сети. Роутер – это устройство для создания сегмента сети и распределения трафика от провайдера на несколько устройств. Точка доступа – это клиентское устройство, то есть оно используется для расширения уже существующей сети (созданной маршрутизатором).
Обзор сетевых хранилищ NAS D-Link
Линейка сетевых хранилищ NAS от компании D-Link – это решения для дома, систем видеонаблюдения и рабочих сетевых хранилищ.

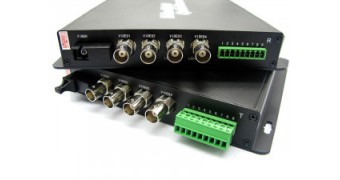

Назначение мультиплексора
Чтобы объединить несколько источников сигнала для передачи по одному каналу данных – используются технологии мультиплексирования.

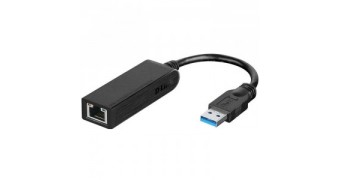

Сетевой адаптер D-Link
На рынке сетевого оборудования представлено множество компаний, среди которых есть признанные мировые лидеры.

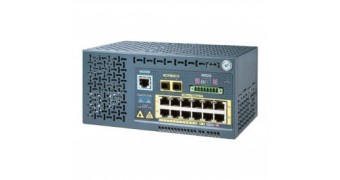

Базовая настройка коммутатора
